-----我愛音頻網拆解報告第317篇-----
魔宴科技是一個來自深圳的音頻品牌，公司成立于2013年，一直專注于藍牙耳機音頻領域，其Sabbat魔宴系列耳機產品已經銷往世界各地。魔宴的品牌Logo是一個骷髏羊頭，是朋克（Punk）文化的代表。
此次我愛音頻網拆解的是Sabbat魔宴 E12 Ultra 真無線藍牙耳機，這款耳機采用高通方案，支持藍牙5.0和APT-X，耳機還采用雙麥通話降噪方案，支持CVC8.0通話降噪技術，播放音樂續航約8小時。下面一起來看看這款耳機的深度拆解吧~
此前我愛音頻網曾經拆解過Sabbat魔宴X12 Pro真無線藍牙耳機，它采用了瑞昱RTL8763B TWS真無線方案，是較早支持藍牙5.0的TWS耳機產品。
一、Sabbat魔宴 E12 Ultra 開箱

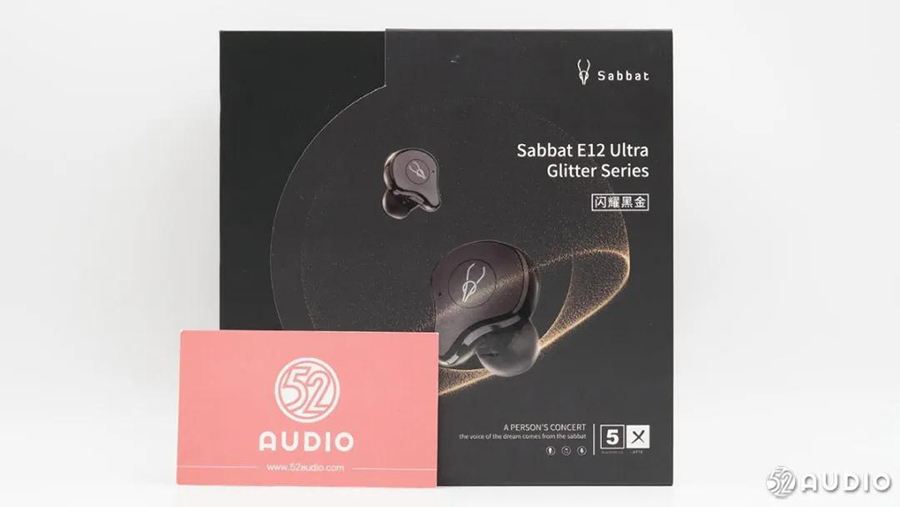

包裝盒為抽拉設計，正面有左右耳機的渲染圖，這款是黑金配色，耳機周?chē)膱D案也有所體現。右上角為Sabbat魔宴的品牌Logo，下面是產品型號Sabbat E12 Ultra。

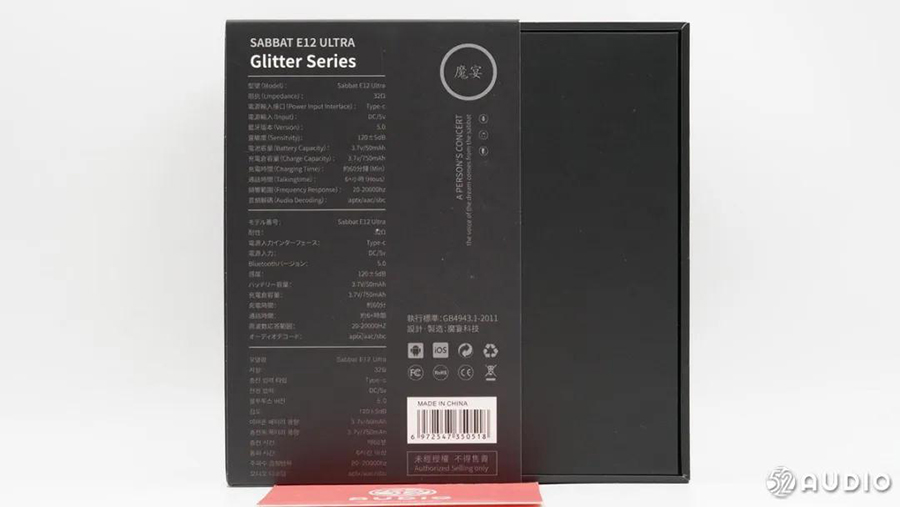

包裝盒背面是中日韓三種語言的產品信息。產品型號：Sabbat E12 Ultra，阻抗：32Ω，電源輸入接口：Type-C，電源輸入：DC/5V，藍牙版本：5.0，靈敏度：120±5dB，電池容量：3.7V/50mAh，充電倉容量：3.7V/750mAh，充電時間：約60分鐘，通話時間：6+小時，頻率范圍：20-20000Hz，音頻解碼：aptX/AAC/SBC。介紹得非常詳細，充電盒電池容量非常大。
充電盒底部有一個無線充電的標簽，可以與Qi認證的無線充電器給充電盒充電。

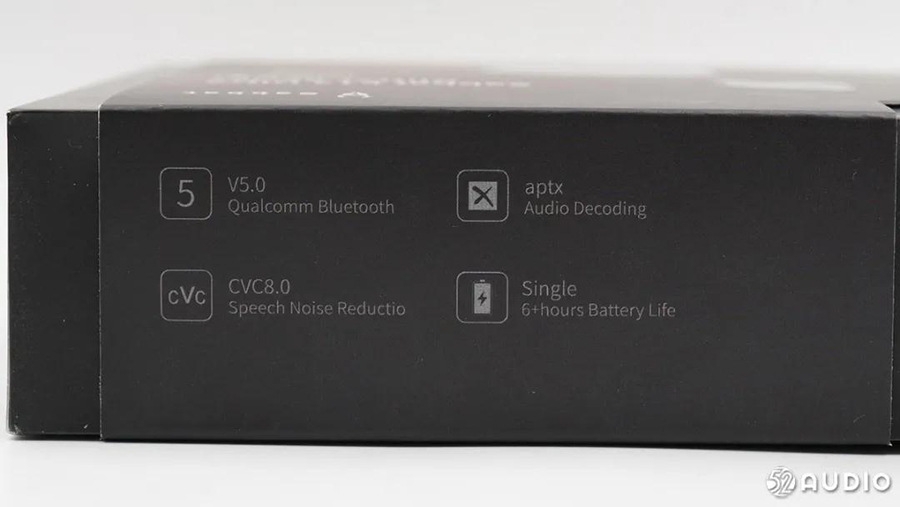

包裝盒頂部信息，耳機支持藍牙5.0、支持aptX音頻解碼、支持CVC8.0通話降噪、單耳續航可達6小時。

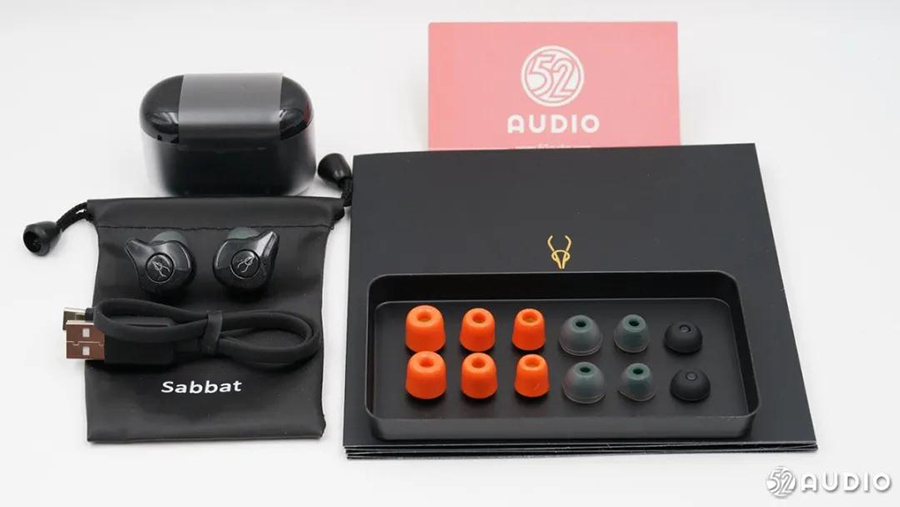

包裝盒內物品，耳機、充電盒、收納袋、充電線、六對耳塞，以及說明書等。

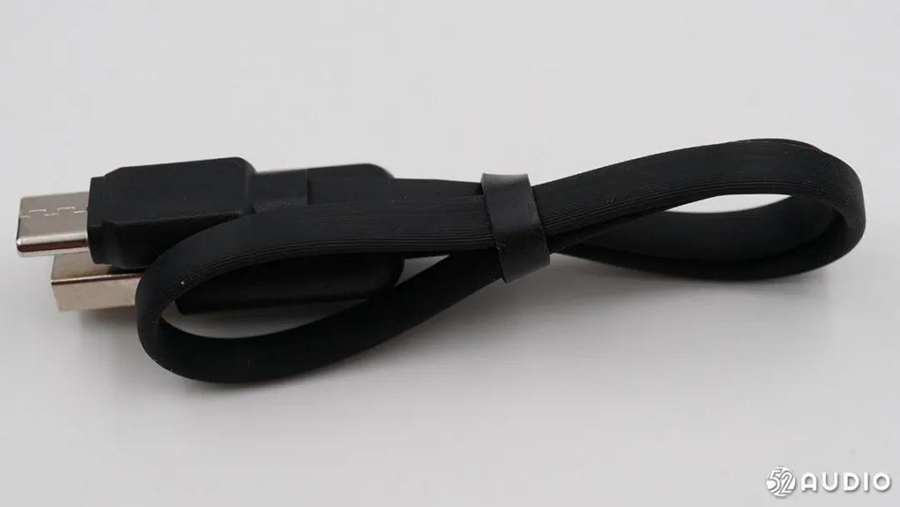

充電線為扁線，USB-C接口。
耳機附贈了三對不同尺寸的記憶棉耳塞，用橙色區分，還有三對不同尺寸的普通硅膠耳塞。

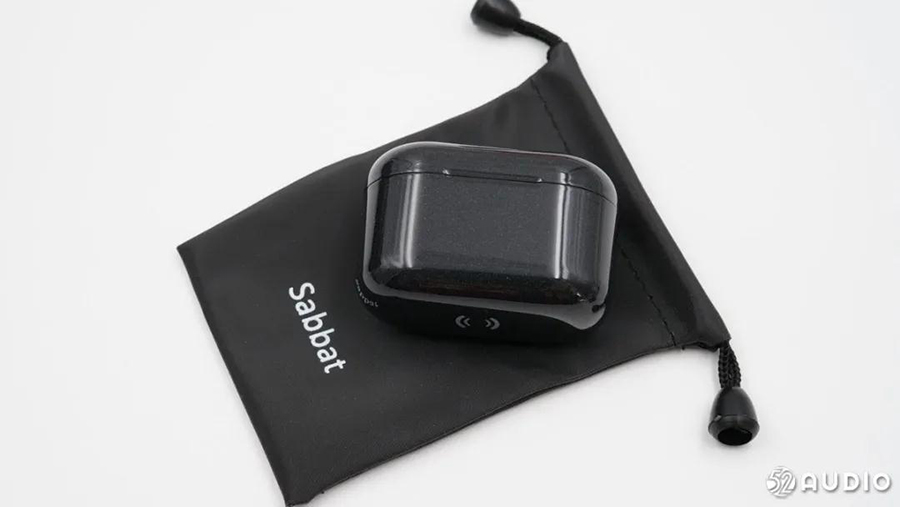

附贈的收納袋比較大，上面有魔宴的品牌名“Sabbat”。

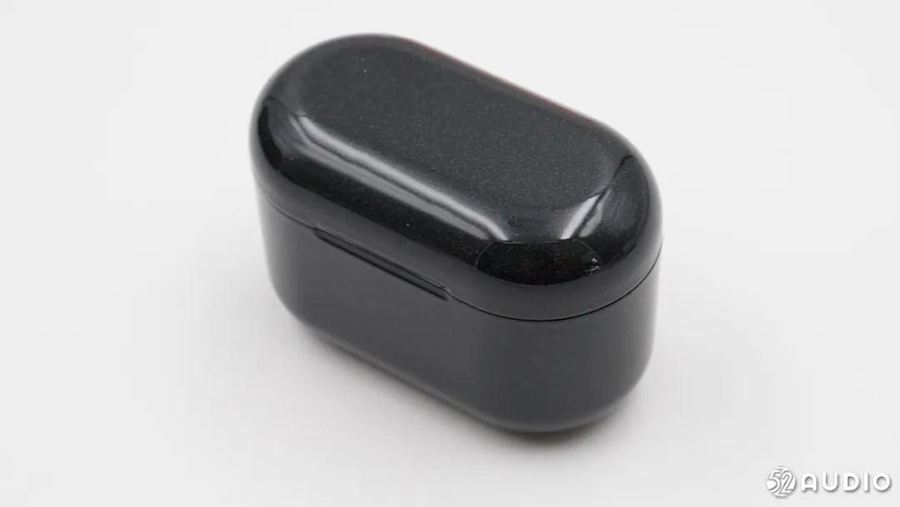

充電盒正面，沒有Logo和字體，表面比較光滑，不是純色設計，上面有裝飾性的白色小斑點。
充電盒底部，有一個標識提示這是無線充電區域，這種外型的充電盒，無線充電線圈放在充電盒底部比較少見。

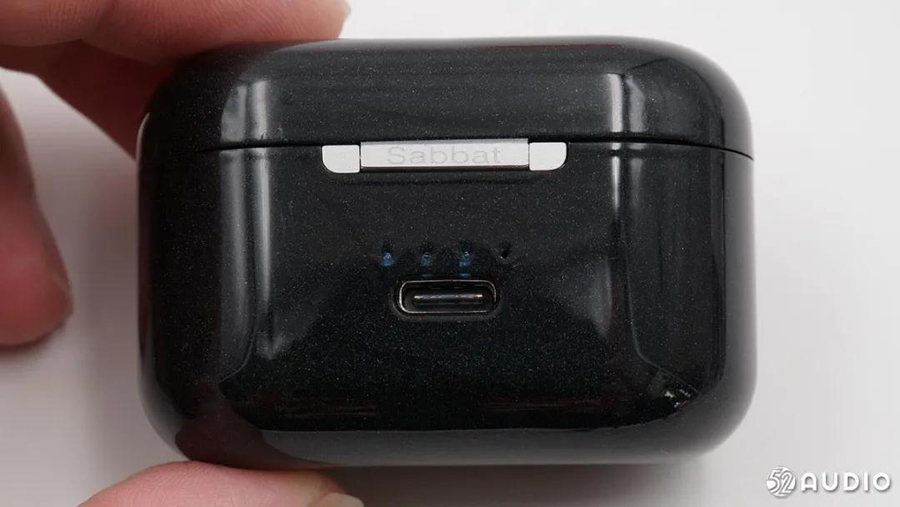

充電盒背面元素就比較多了，金屬合頁上有“Sabbat”魔宴的品牌名，下面還有四個電量指示燈以及USB-C充電接口。

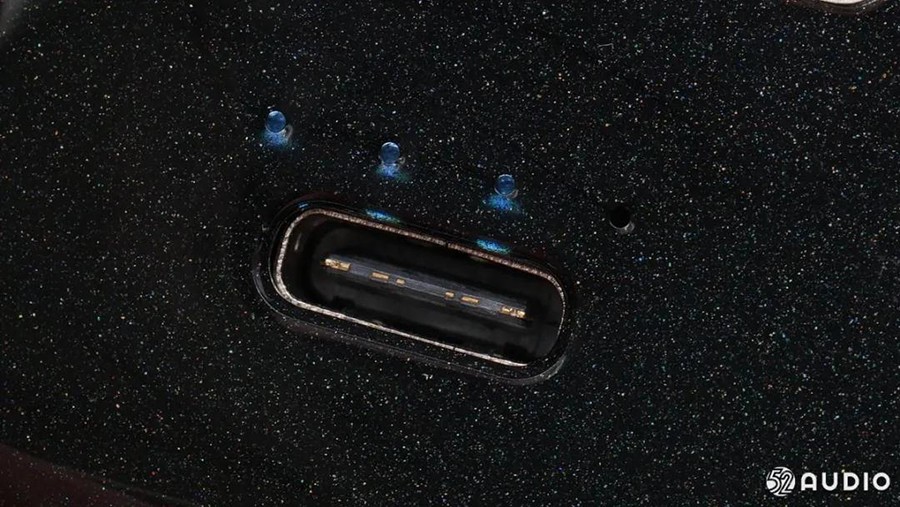

電量指示燈及USB-C充電接口特寫，近距離可以看清充電盒上類似星空的設計。
耳機在充電盒的狀態。

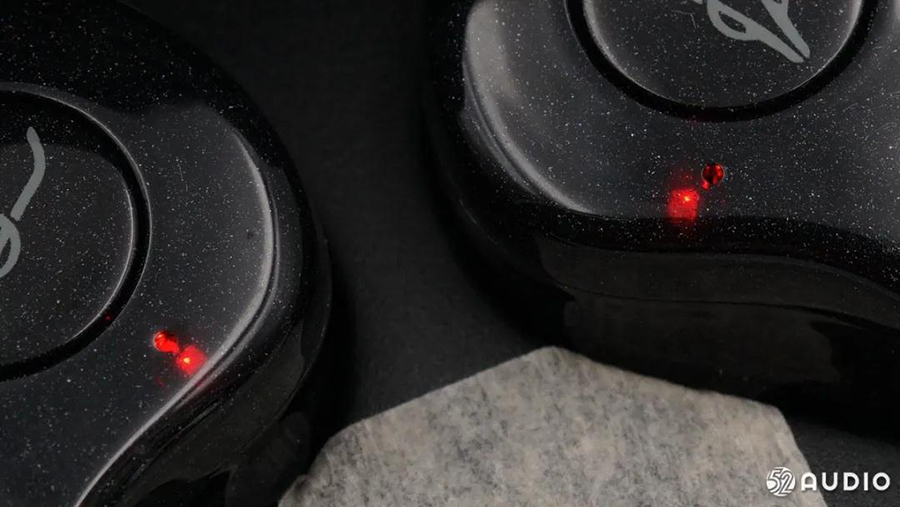

耳機的殼體是半透明的，可以看到里面的LED指示燈。

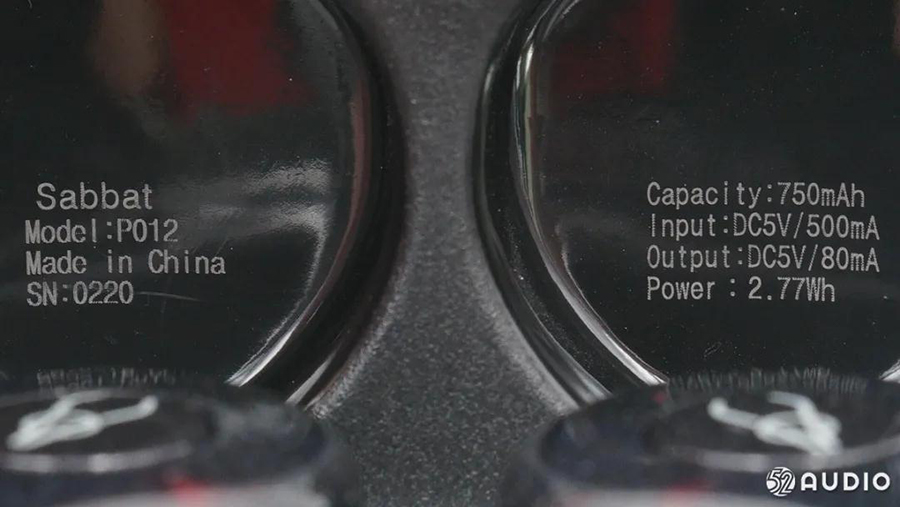

充電盒蓋內側的產品信息，Sabbat魔宴，型號：P012，中國制造，充電盒電池容量750mAh，輸入：DC5V/500mA，輸出：DC5V/80mA，2.77Wh。

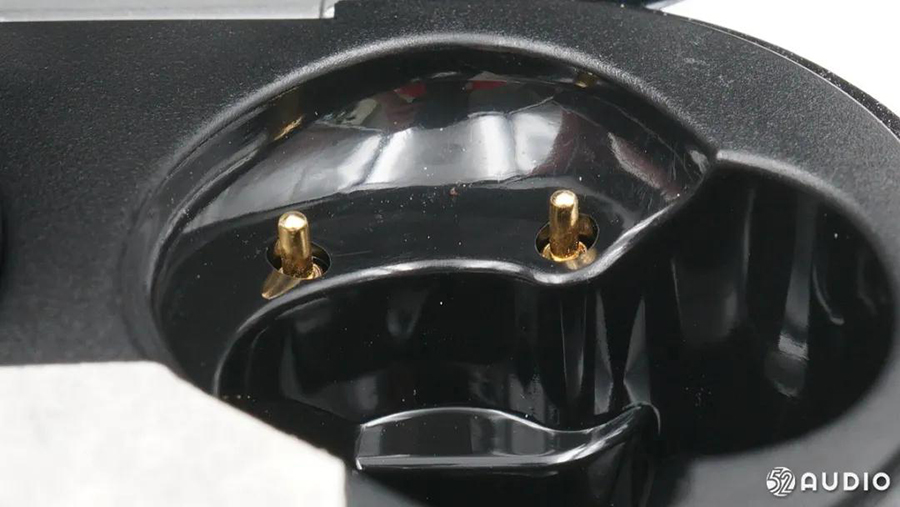

充電盒座艙的充電頂針特寫。

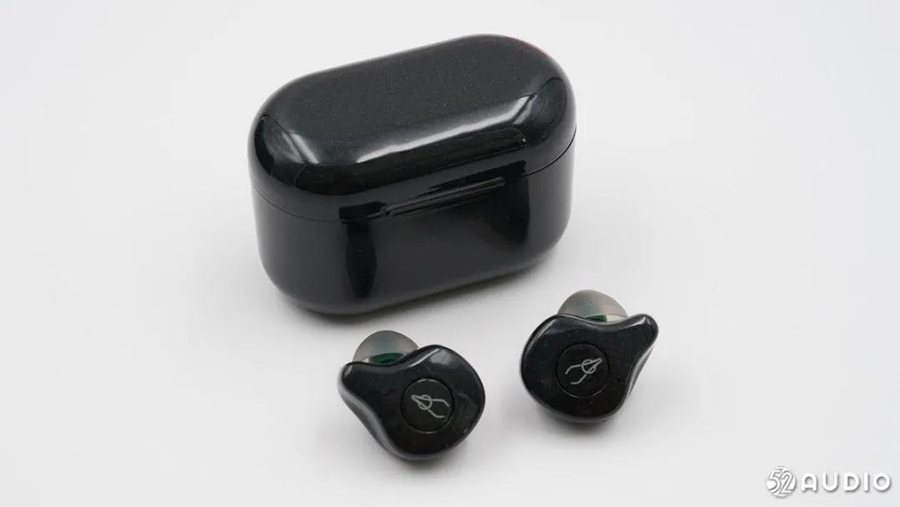

耳機和充電盒。
充電盒與耳機共重：55.6克。
充電盒單重46.7克。

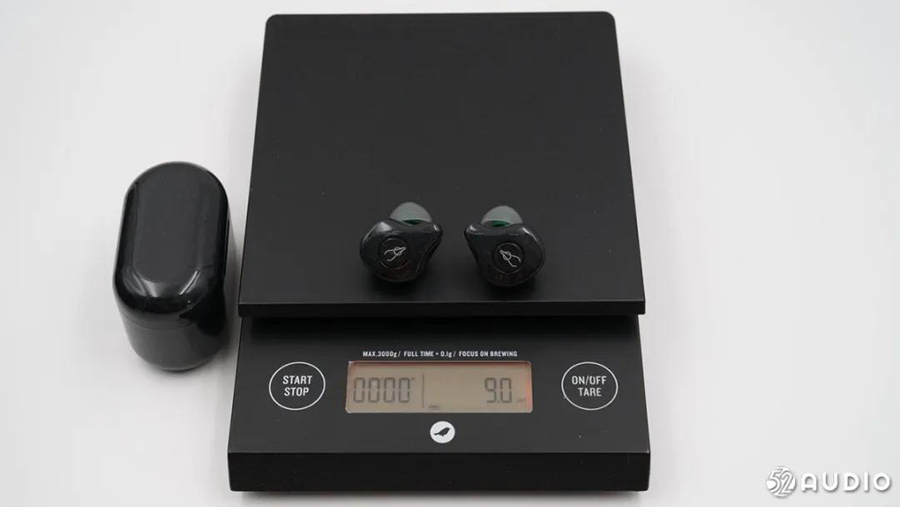

左右耳機共重9.0克，在入耳式耳機里算是比較輕的了。

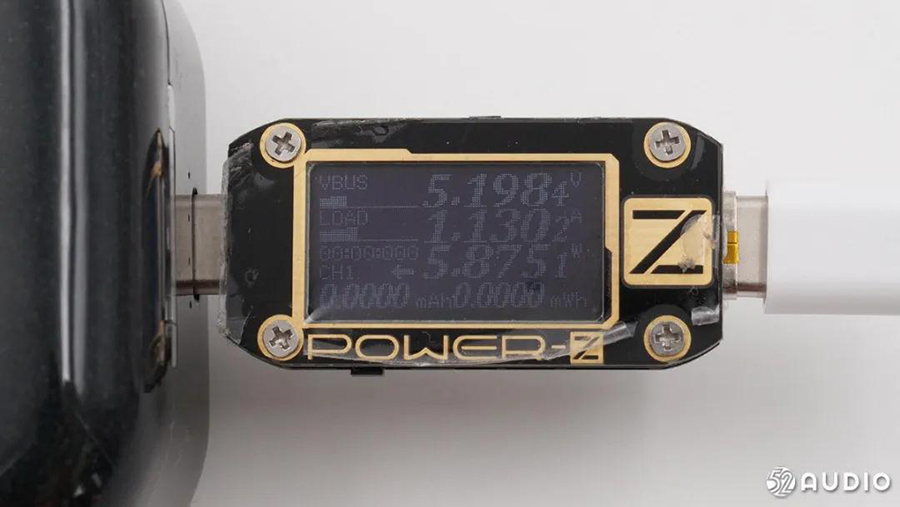

我愛音頻網采用ChargerLAB POWER-Z KM001C 對魔宴 E12 Ultra進行有線充電測試，功率約為5.9W，充電速度較快。

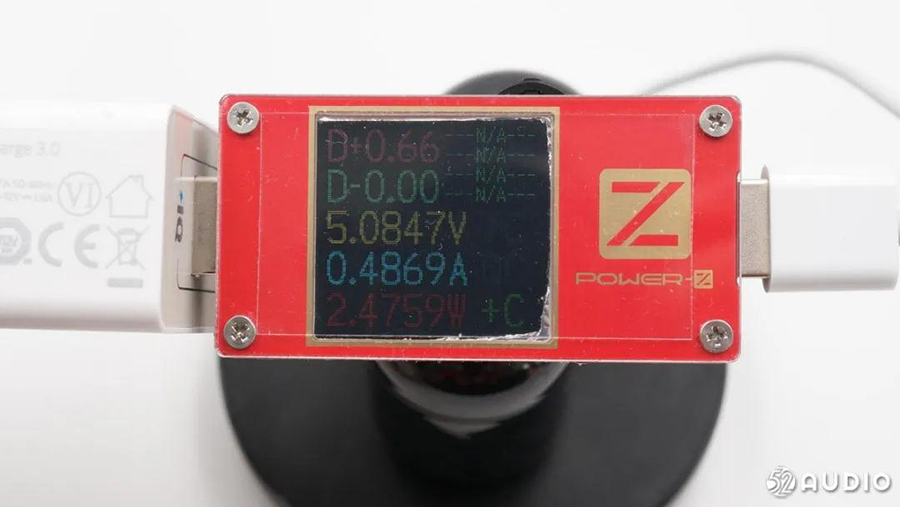

我愛音頻網采用ChargerLAB POWER-Z KT001 對魔宴 E12 Ultra進行無線充電測試，功率約為2.5W。
二、Sabbat魔宴 E12 Ultra 拆解

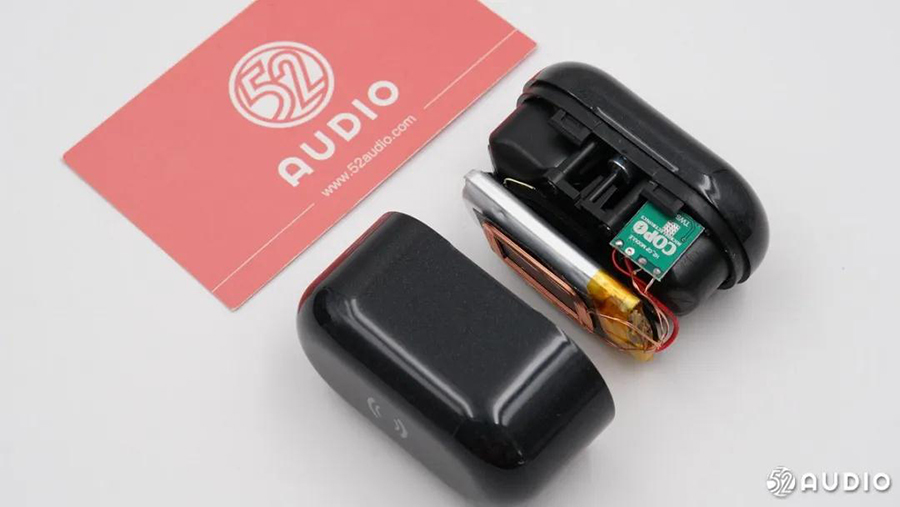

撬開充電盒的外殼，正面有一塊管理無線充電的小PCB板。

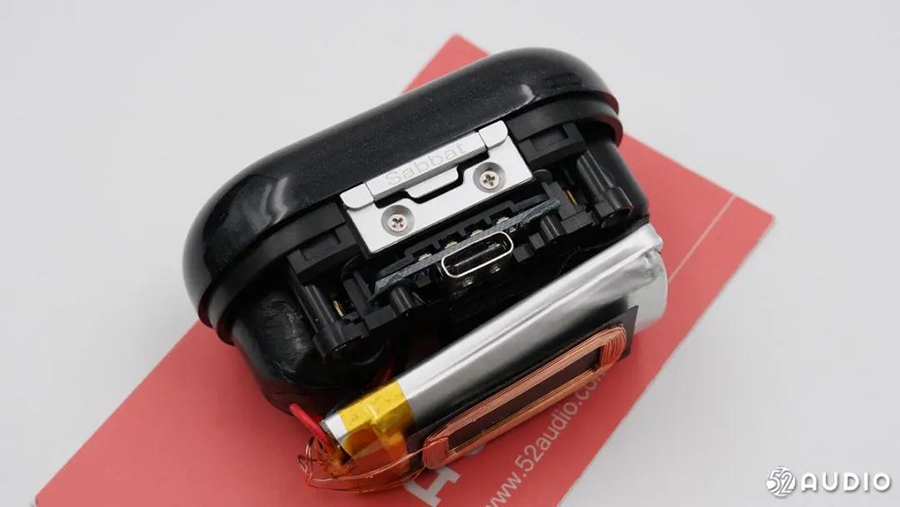

背面可以看到內部的結構為上下分層。
無線充電線圈和電池位于底部。
盒蓋和金屬合頁采用兩顆螺絲固定。
無線充電線圈粘貼在電池上。
無線充電線圈特寫。
充電盒電池信息，JBC，782045，3.7V，750mAh/2.77Wh。生產日期為2019年7月。
電池保護電路特寫。

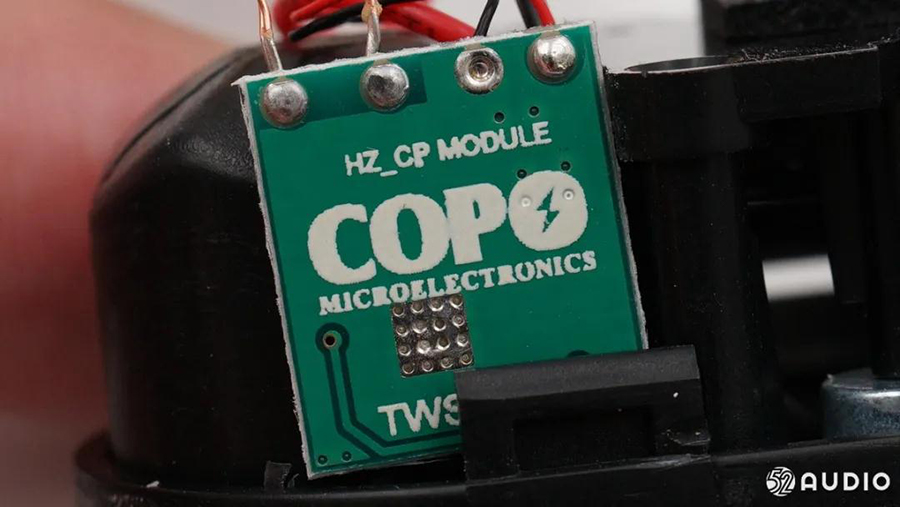

無線充電接收端來自南京酷珀微電子。

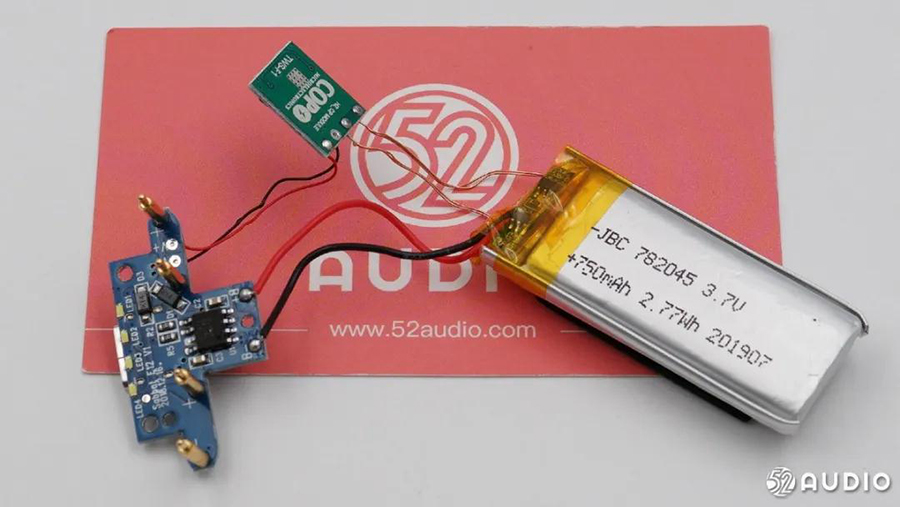

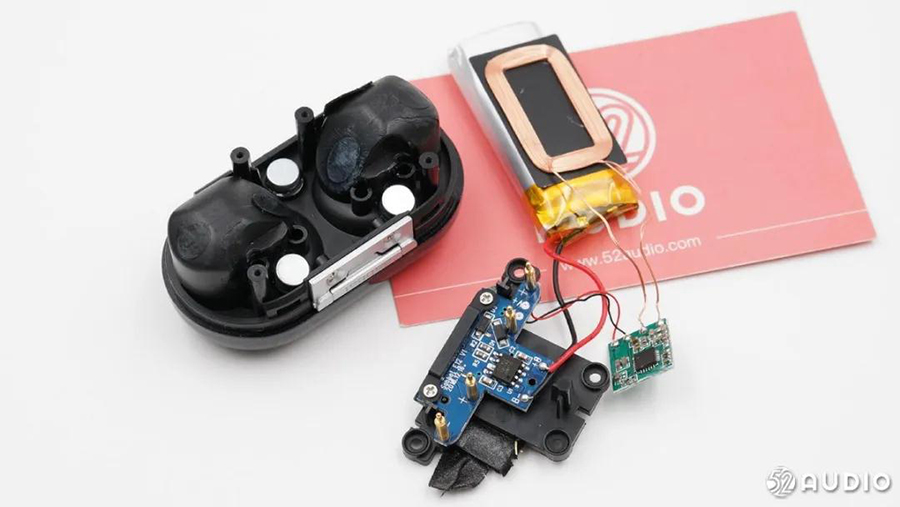

充電盒內部結構一覽。

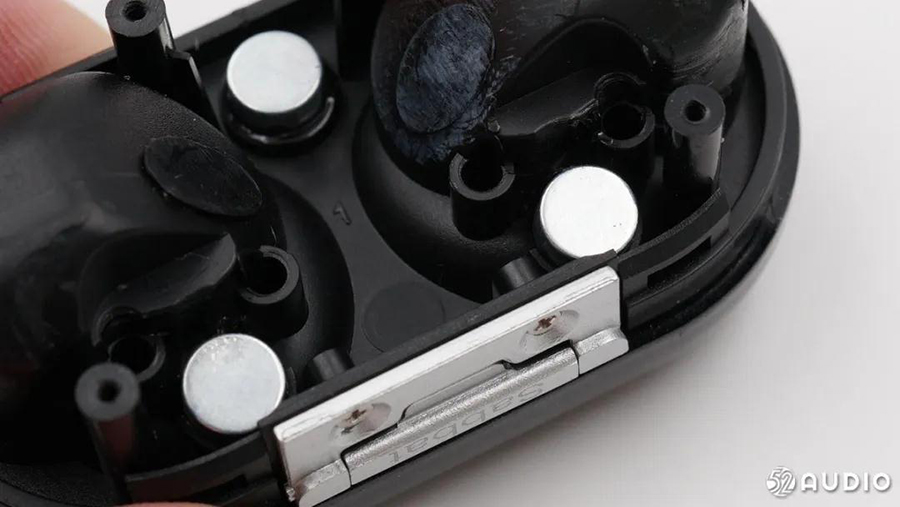

充電座艙內側有三個圓柱體磁鐵，下面的兩個吸附耳機，上面的一個吸附充電盒蓋。

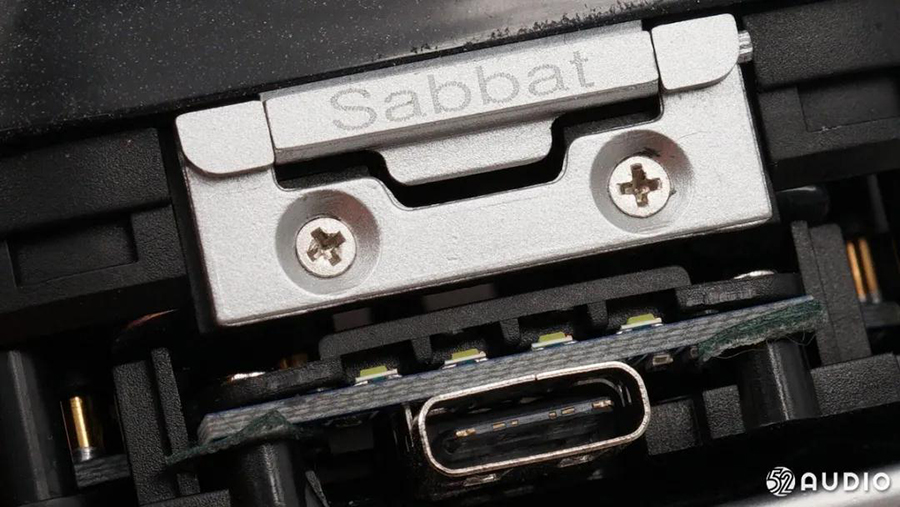

充電盒背部充電接口上方有一塑料擋板，被兩顆螺絲固定。
從這個角度看過去，這塊塑料擋板不僅起到固定作用，還是LED指示燈的遮光罩，防止漏光。

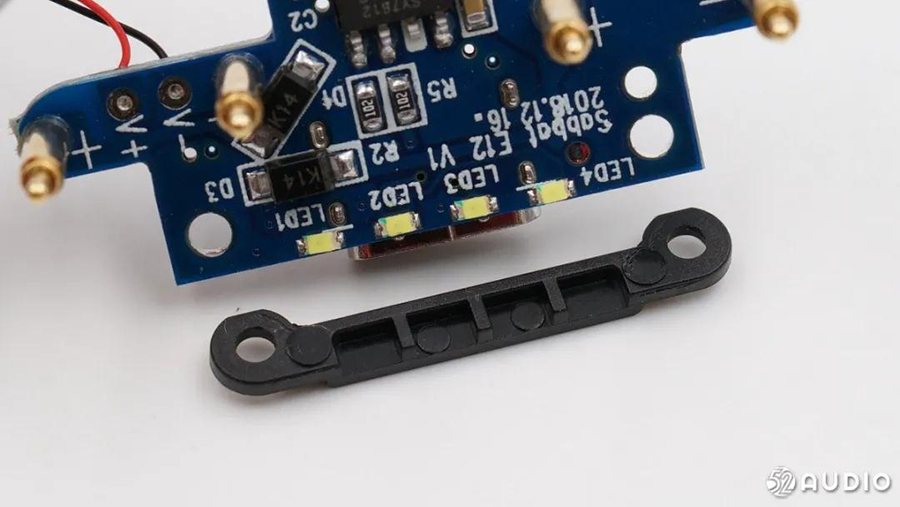

卸下?lián)醢澹總€(gè)LED燈都有獨立區域，主板上共有四顆LED電量指示燈。
充電倉內部電路結構背面特寫。
充電倉內部電路結構正面特寫。

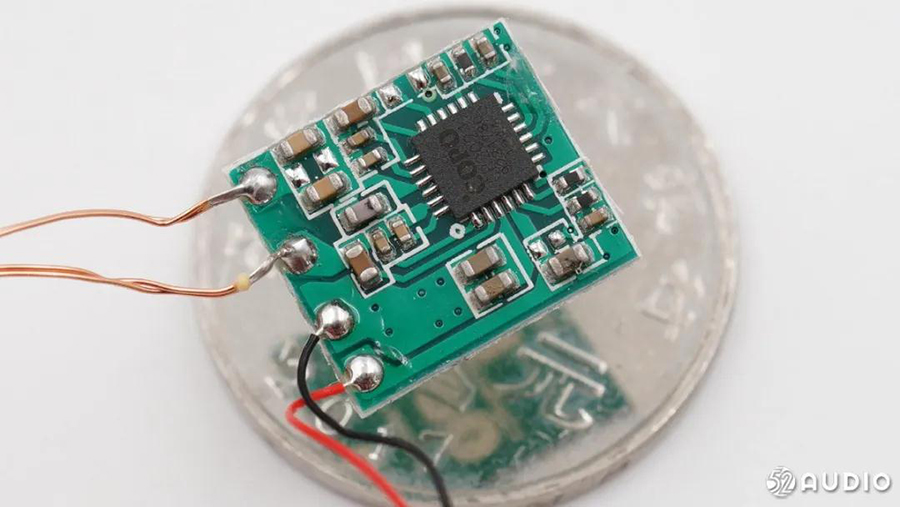

無線充電小板與一元硬幣的尺寸對比。

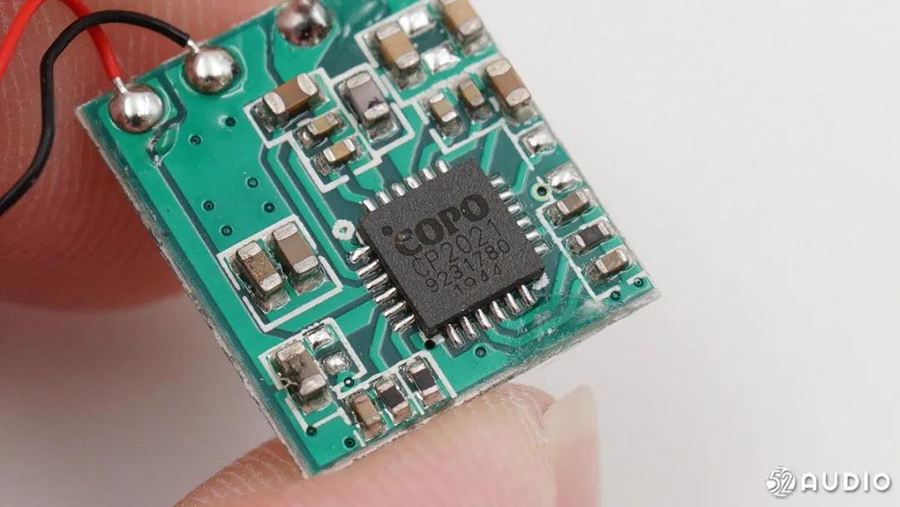

酷珀微 CP2021高集成度2.5W無線功充電接收芯片，符合WPC 1.2.4版本Qi協議；輸出電壓5V，輸出電流可調，最大可到500mA；集成外部電源輸入檢測功能；集成過溫，過壓和輸出過流保護；集成溫度監測、充電完成及和主機故障控制的多功能NTC控制引腳。

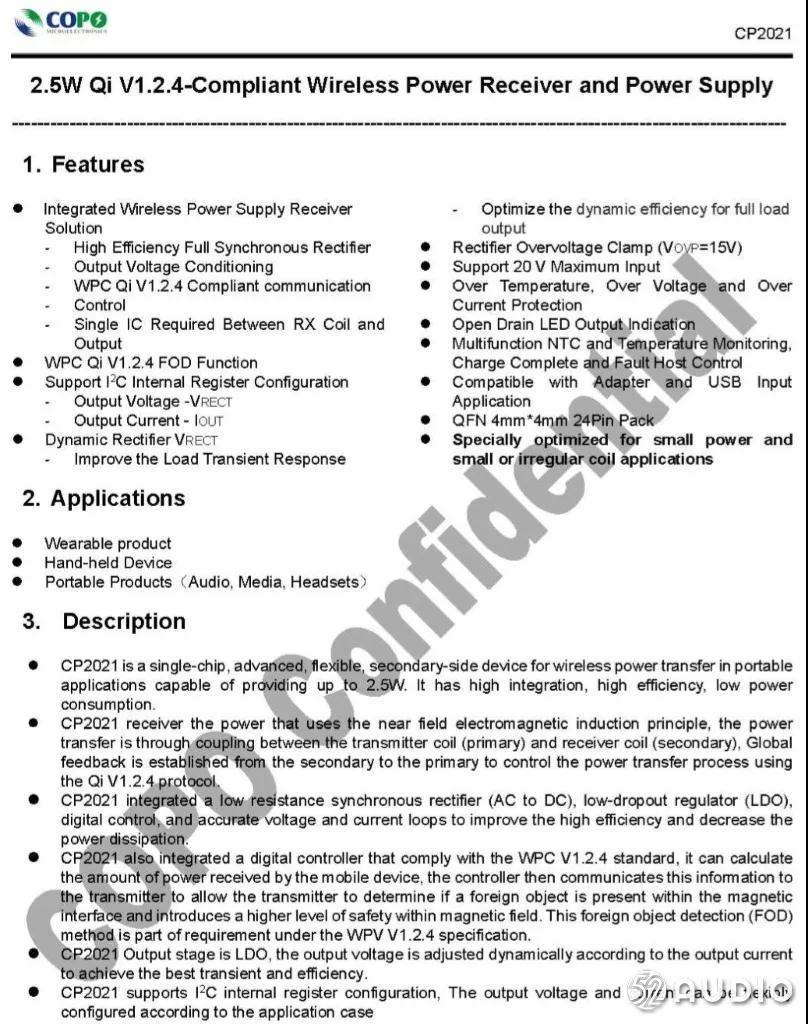

酷珀微 CP2021 詳細資料。
LED電量指示燈特寫。

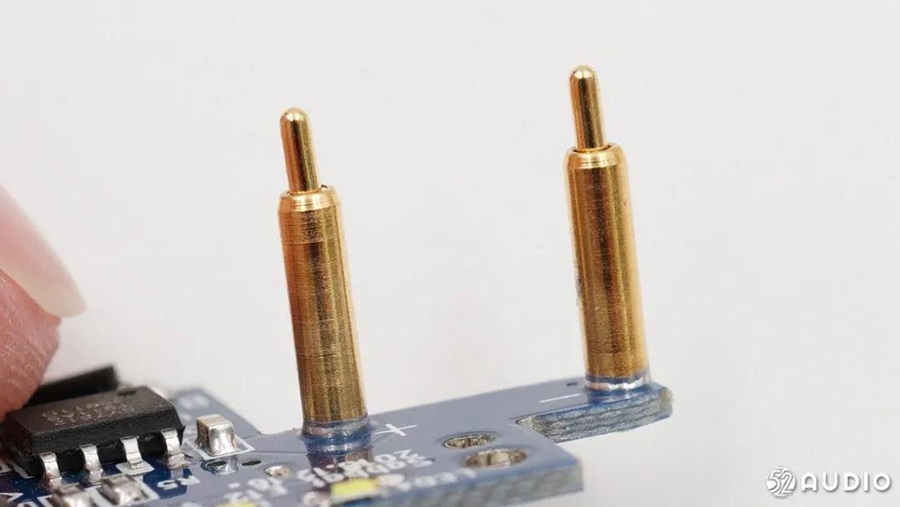

兩根較長的鍍金充電頂針。
鈺泰 ETA7014 36V耐壓 高側過壓保護IC，用于充電盒輸入保護。
據我愛音頻網拆解了解到，漫步者，JBL、出門問問、U&I由我等品牌均有大量采用鈺泰的TWS耳機充電盒方案。

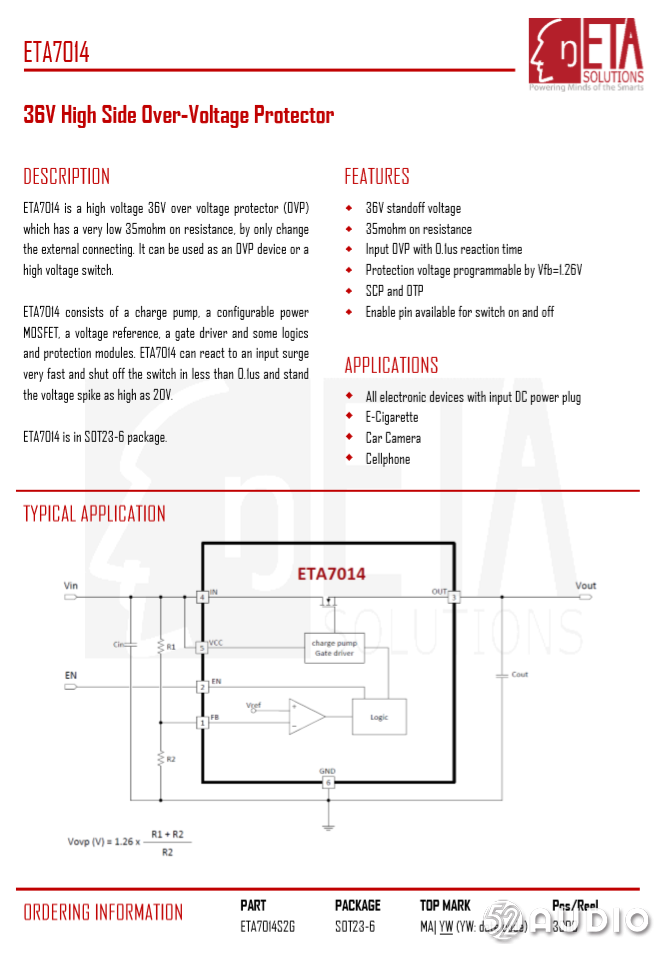

鈺泰 ETA7014 詳細資料。
思遠半導體SY7612充電、升壓整合單芯片，充電電流可調，同步升壓效率高，靜態功耗低，提高電池使用壽命。

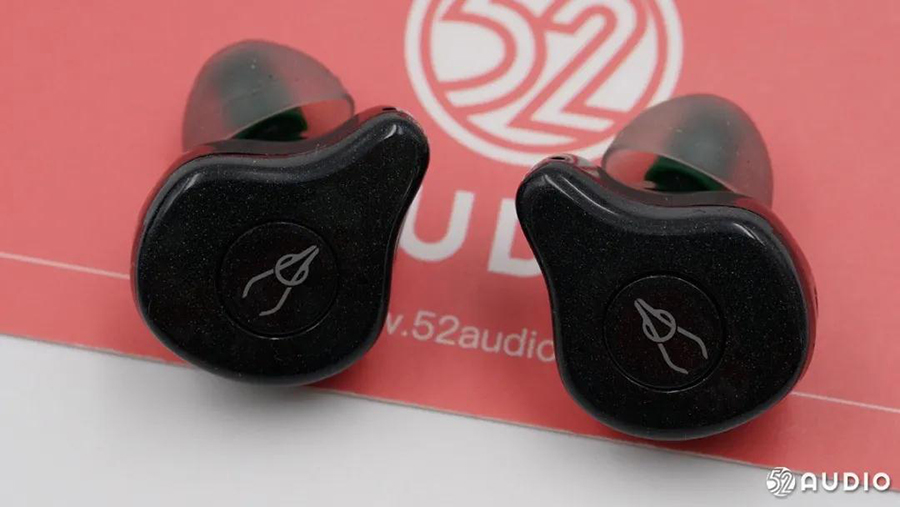

下面開始拆解耳機，魔宴的TWS耳機產品大都是這種外形設計，有一定的辨識度。
耳機支持按鍵控制，上面有魔宴的品牌Logo。耳機腔體與充電盒外殼一樣，是類似星空的設計元素。

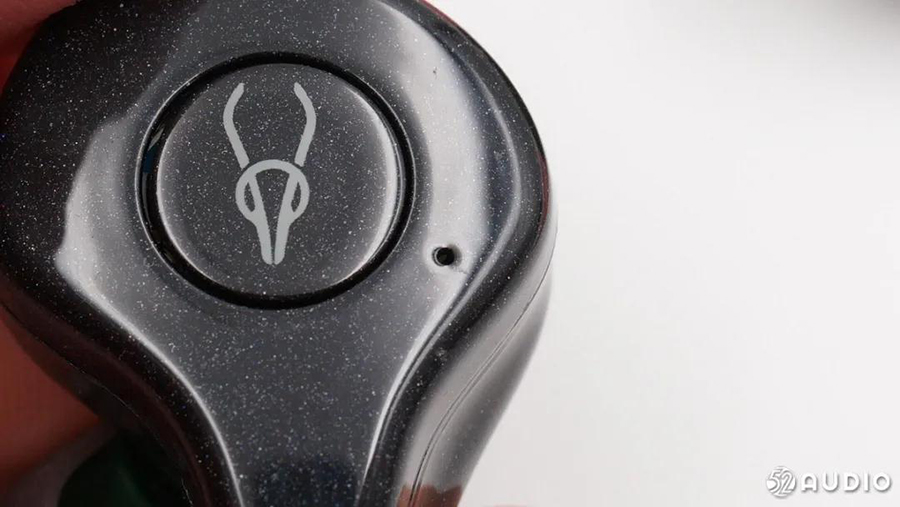

耳機外殼上有一個麥克風拾音孔，收集環境噪音，同時這里也是LED指示燈所在的位置，外殼可以透光。
耳機前端的麥克風開孔，主要用來收集人聲，內有金屬防塵網。

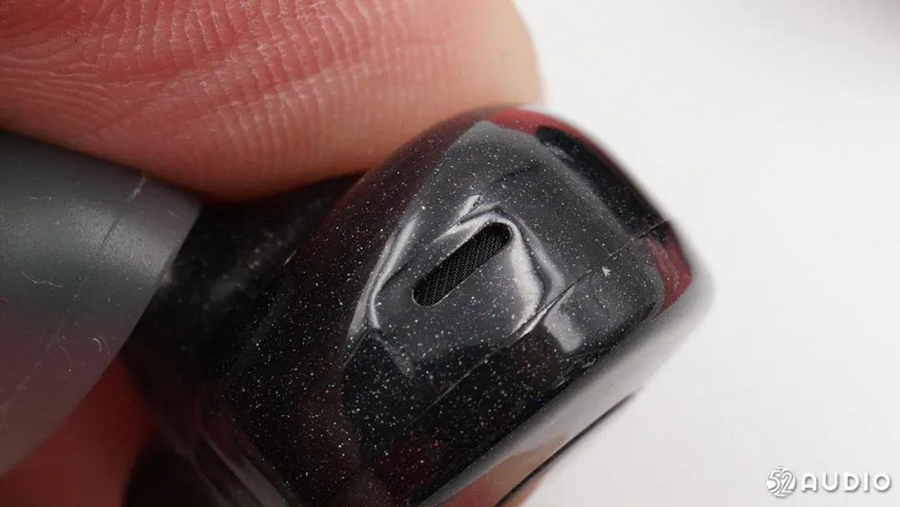

耳機底部的泄壓孔。

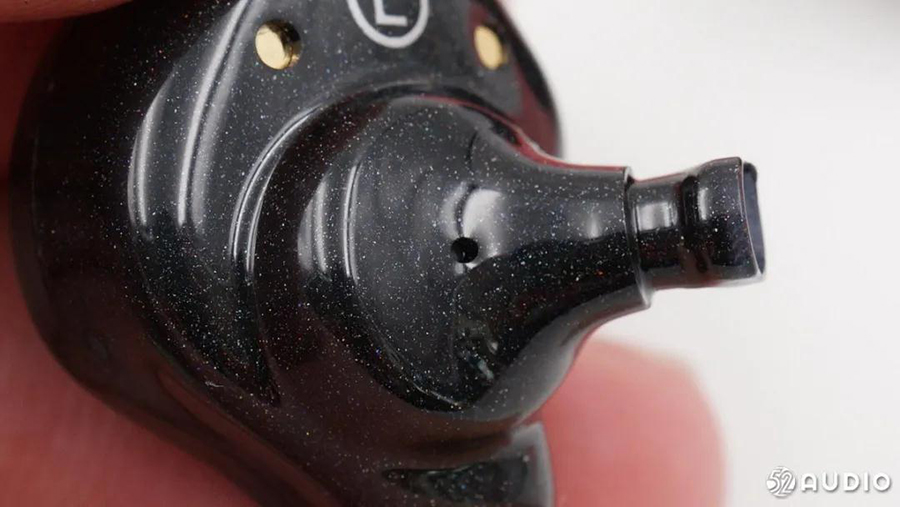

入耳處有一個調音孔。

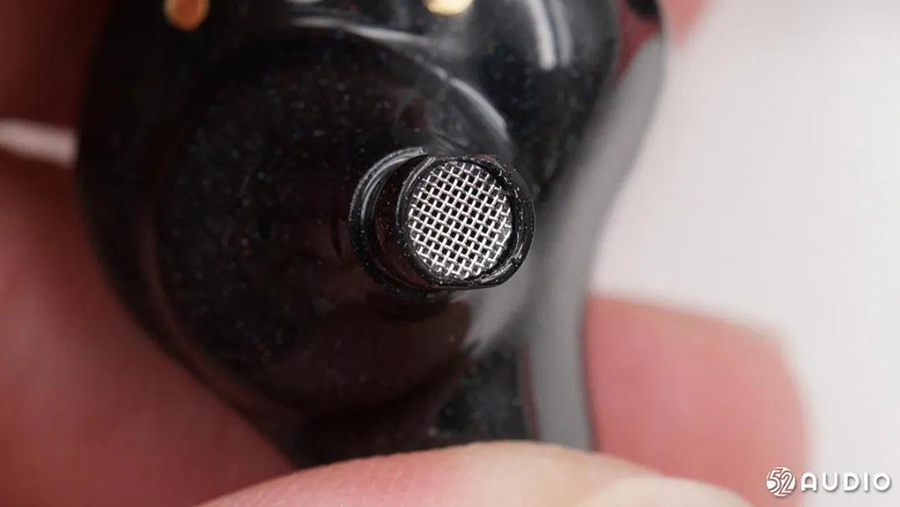

出音孔處的金屬防塵網。
耳機內側的充電觸點，還印有L/R左右標識。

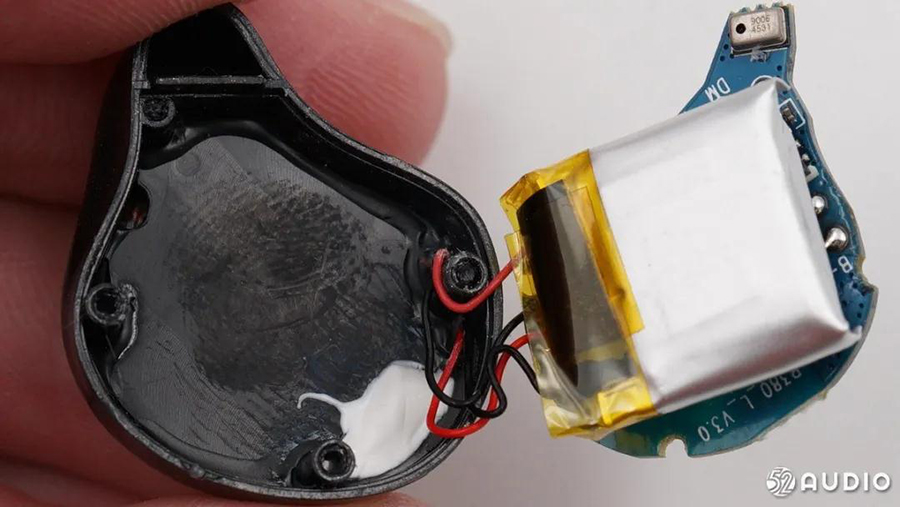

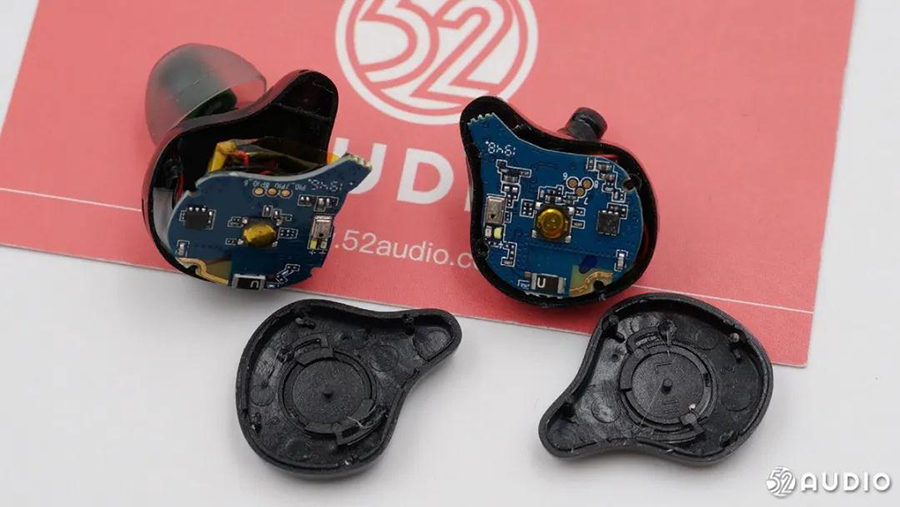

拆下耳機外殼，可以看到內部結構。

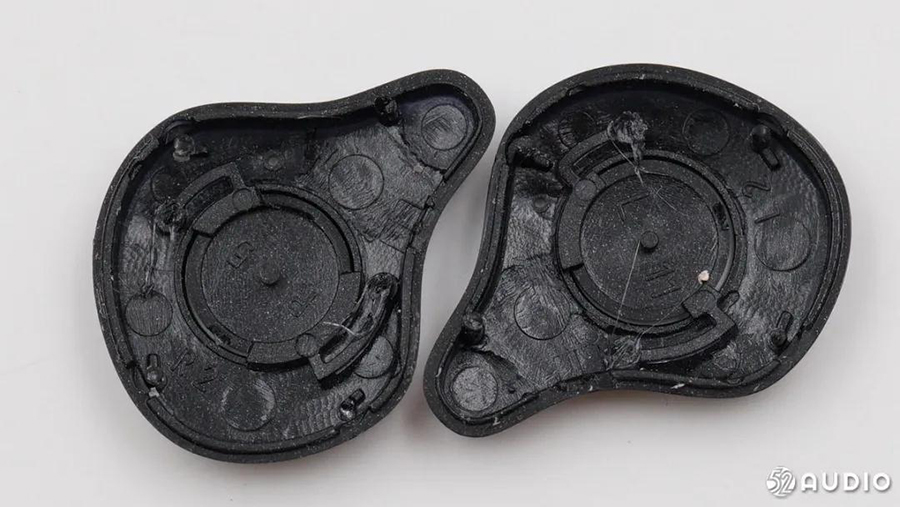

耳機外殼內側，除了按鍵外沒有特殊設計。
音腔上有一塊蓋板，獨立密封。
撬開蓋板，可以看到內部結構。

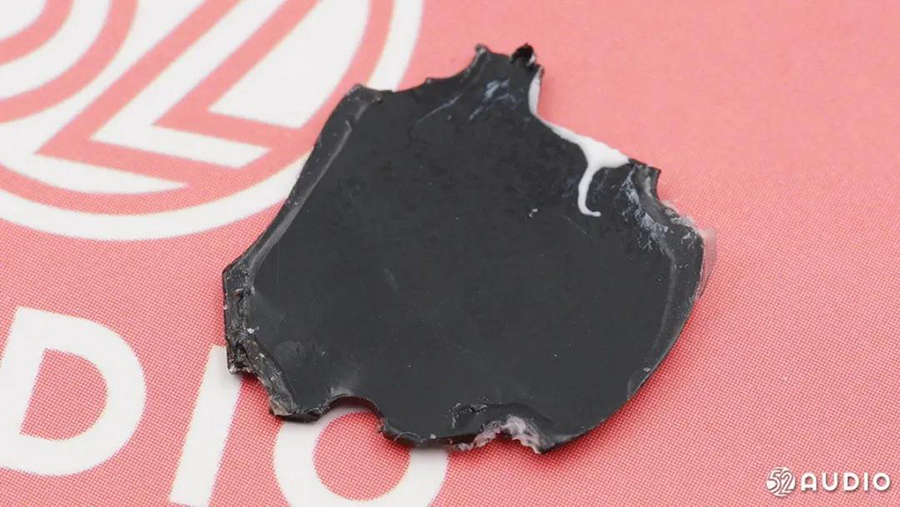

塑料密封蓋板特寫。

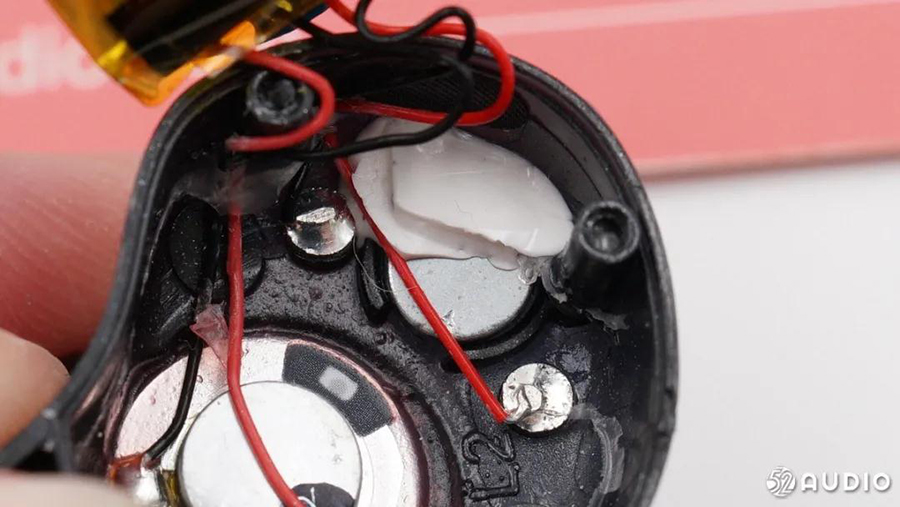

音腔一側白色的密封膠，下面是吸附充電盒的磁鐵，兩邊是充電觸點。

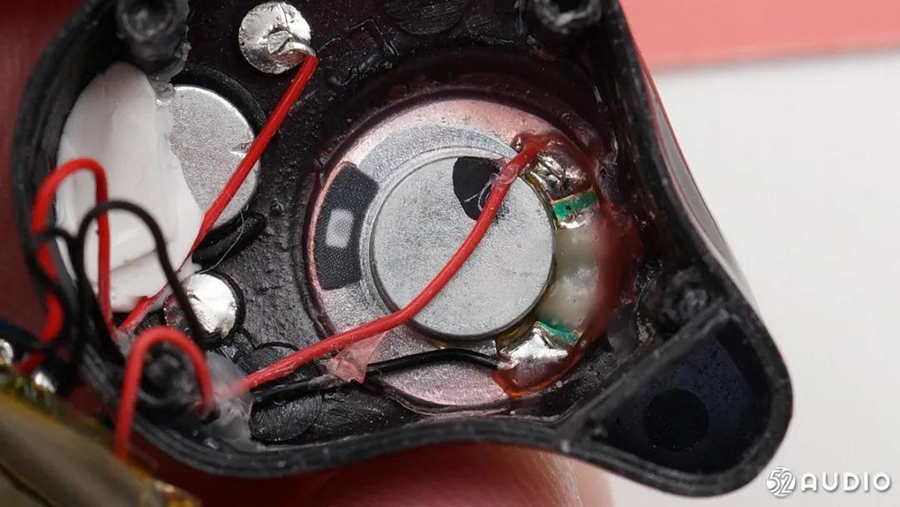

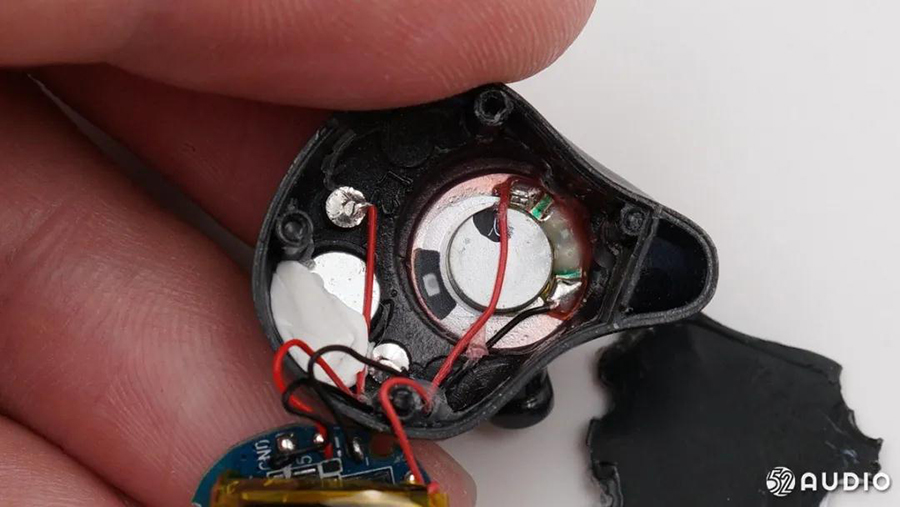

揚聲器特寫。

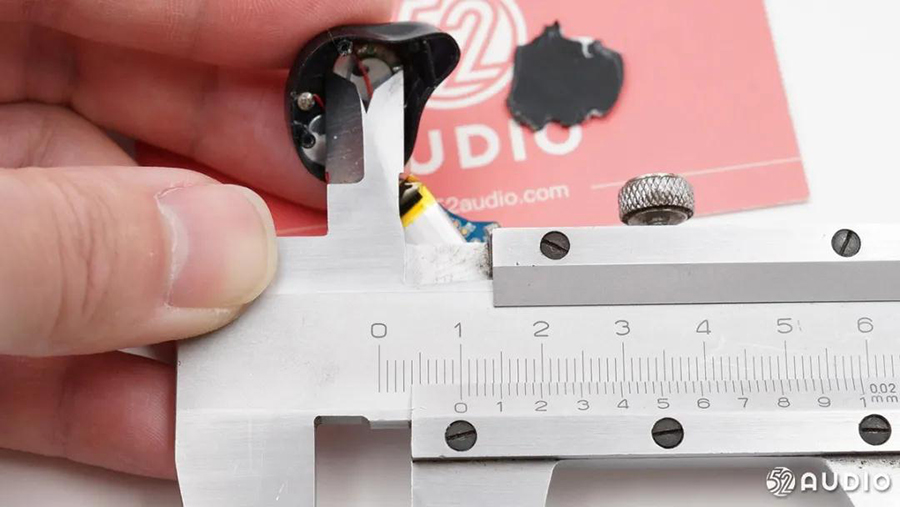

揚聲器尺寸，10mm。
耳機主板和電池與一元硬幣的尺寸對比。
耳機采用了軟包電池，型號JBC 391313，50mAh，3.7V/0.185Wh。與充電盒電池為同一供應商。
導線直接焊接在電池正負極上。

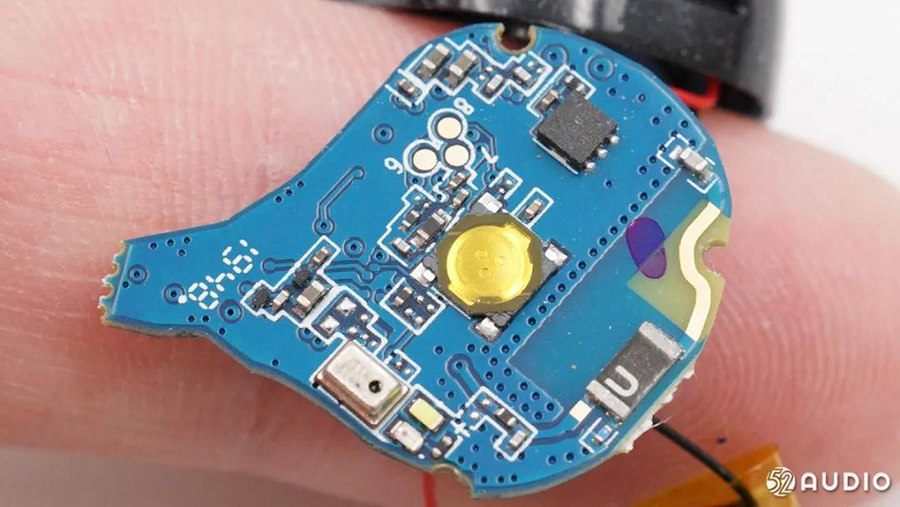

主板外側特寫，上面有微動按鍵和MEMS硅麥。

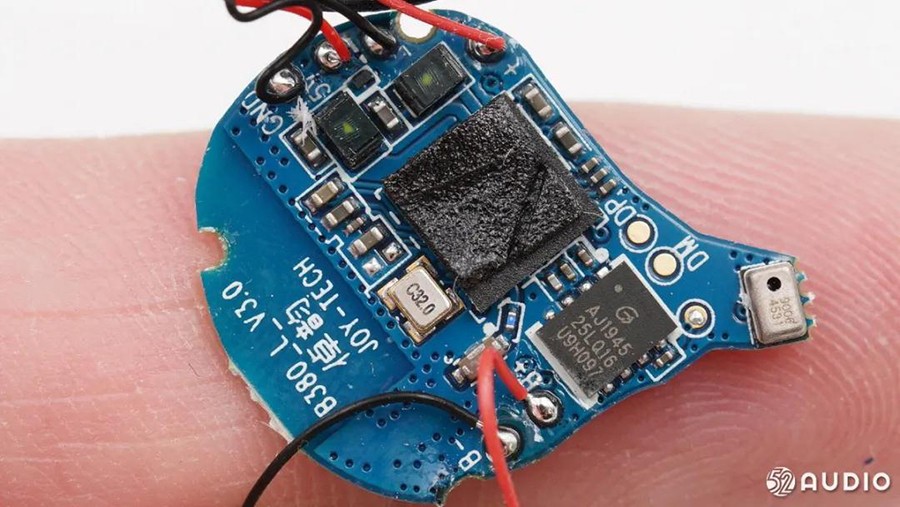

主板內側特寫。

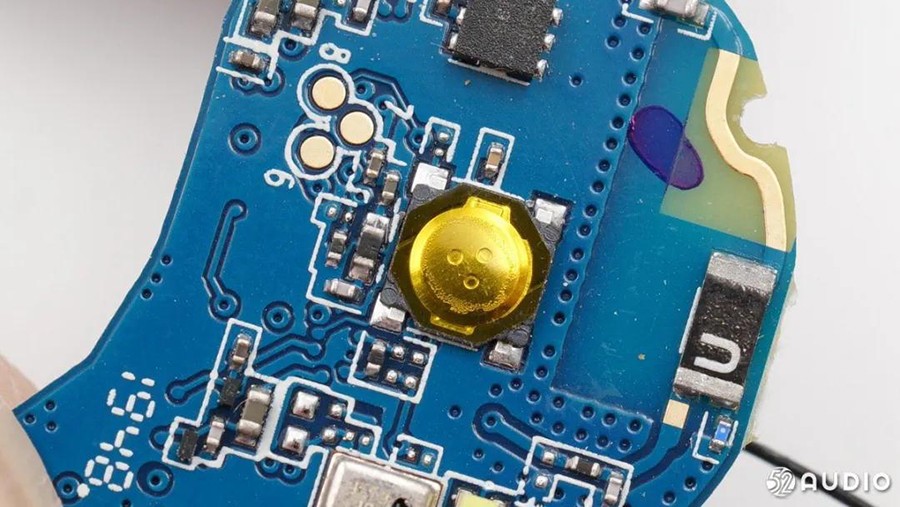

微動按鍵特寫。

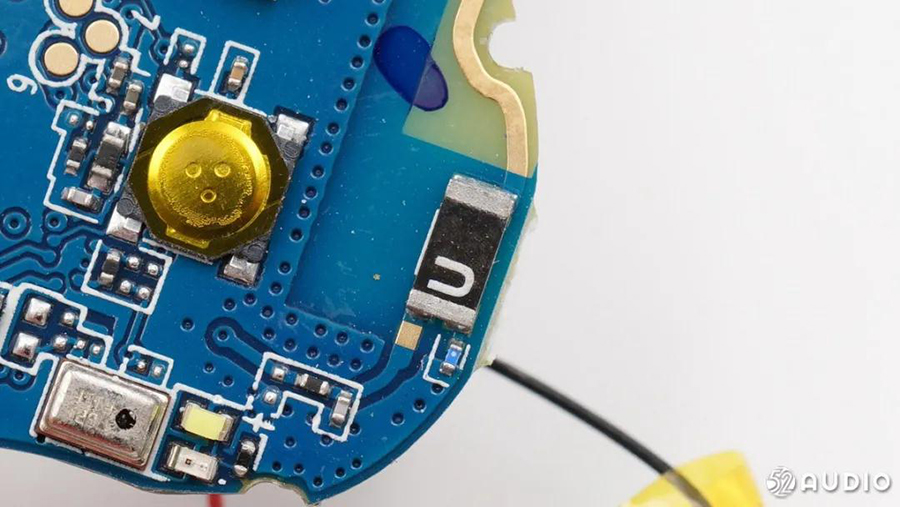

陶瓷藍牙天線特寫。

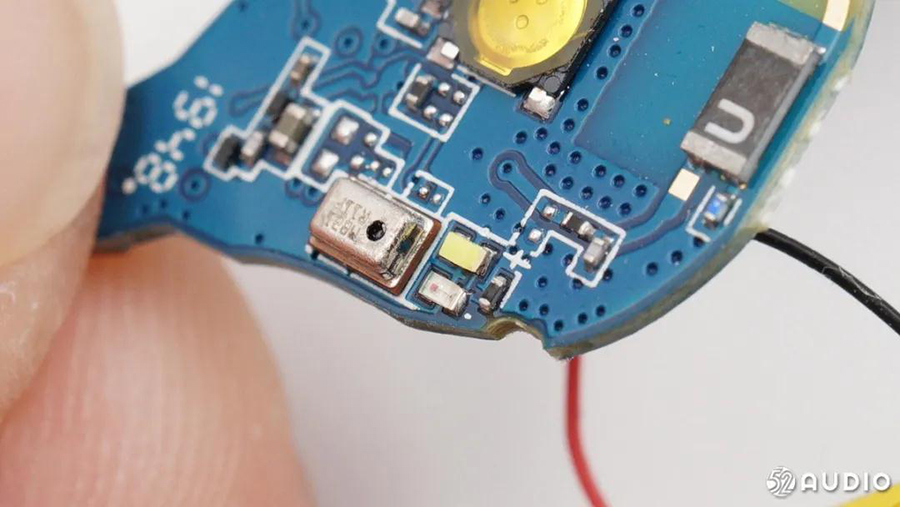

兩顆LED指示燈。

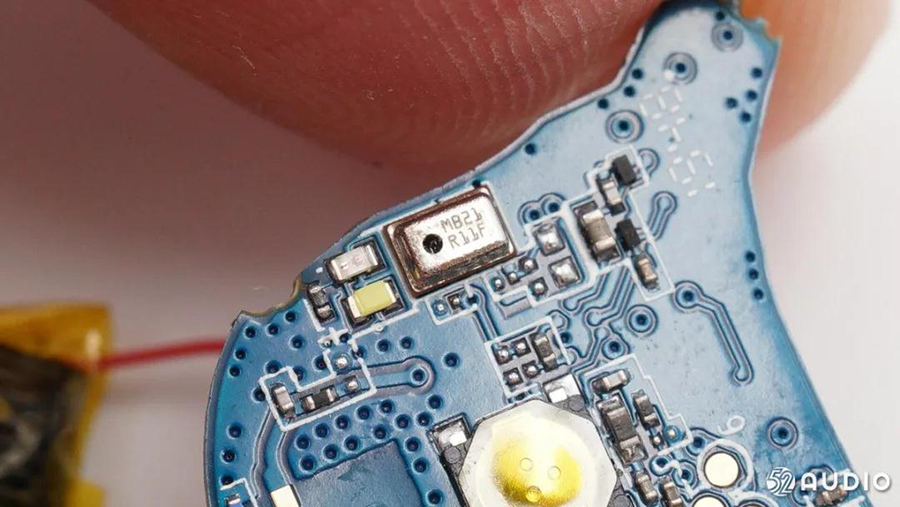

絲印MB2L RLLF的MEMS硅麥。

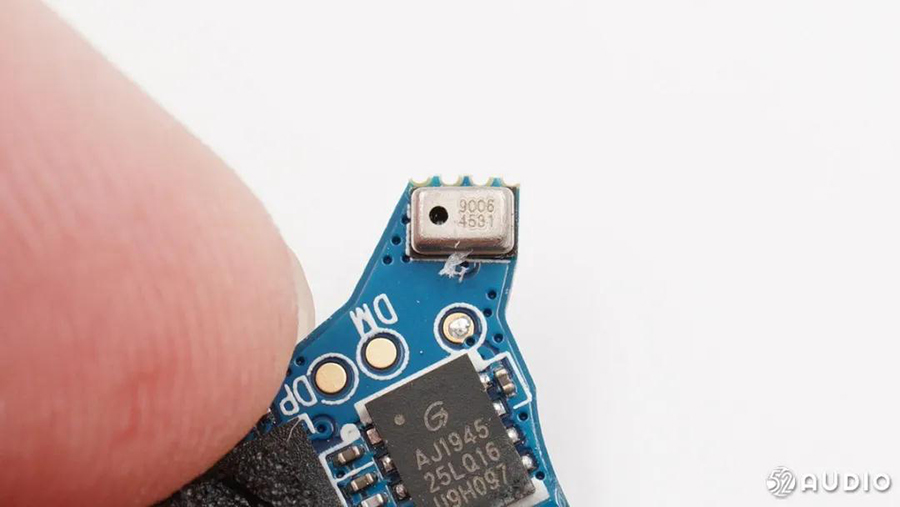

主板前端，絲印9006 4531的MEMS硅麥。

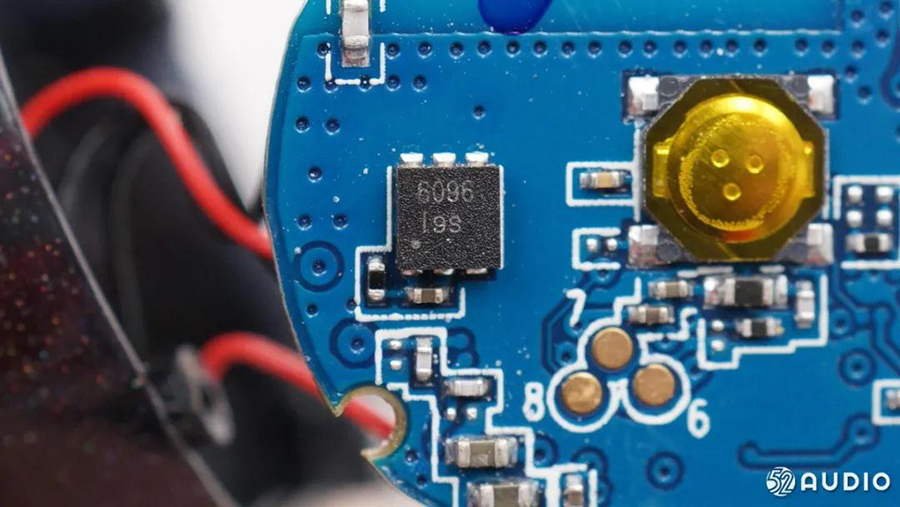

賽芯微 XB6096 超小封裝單節鋰電池保護IC，采用DFN2x2封裝，用于電池保護。
據我愛音頻網拆解了解到，目前已有QCY、紅米、魅族、派美特、索愛、出門問問、漫步者、榮耀等品牌的TWS耳機大量采用賽芯的電池保護方案。

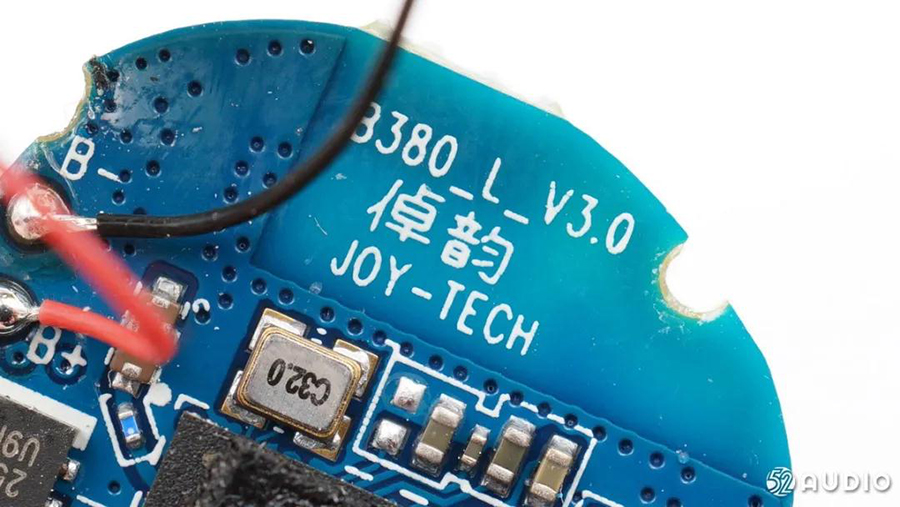

PCB板上有廠商信息，“JOY-TECH倬韻”，有L/R左右標記。

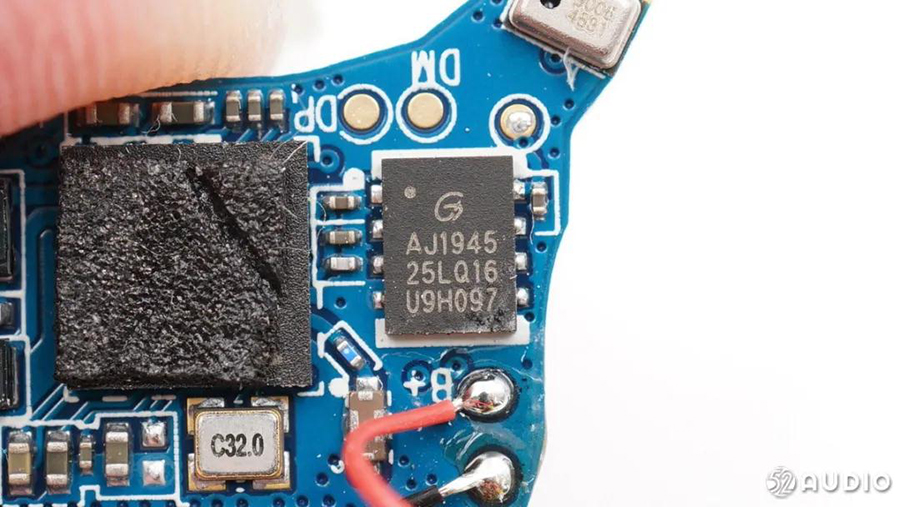

GigaDevice兆易創新 GD25LQ16C存儲器 USON8封裝，1.8V供電，16M-bit容量，用于存儲耳機配置。

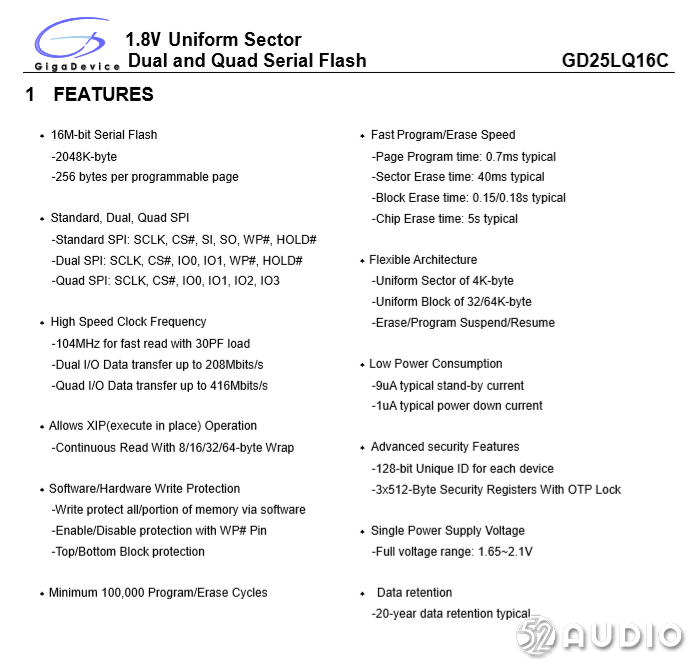

GigaDevice兆易創新 GD25LQ16C 詳細資料。
主控芯片為高通QCC3020。
高通QCC3020是一款低功耗的藍牙音頻SOC，采用FBGA封裝，專為T(mén)WS真無線耳機而設計。支持高通特有的aptX高規格解碼，延時更低、容錯性好，最高可達48KHz的采樣頻率，解鎖音樂的更多細節。除此之外，還支持第八代CVC通話環境降噪，通過算法精確識別背景噪音并消除，通話體驗更純凈。
據我愛音頻網拆解了解到，BOSE、SONY、萬魔、漫步者、vivo等品牌的TWS耳機產品都大量采用了高通方案。

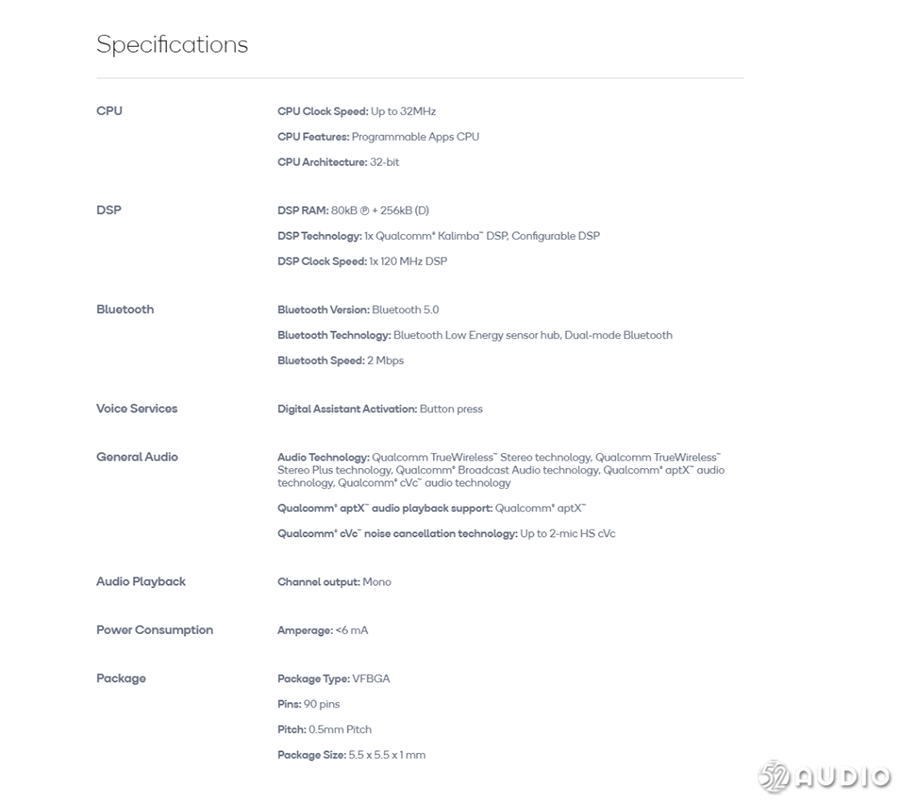

高通QCC3020資料圖。

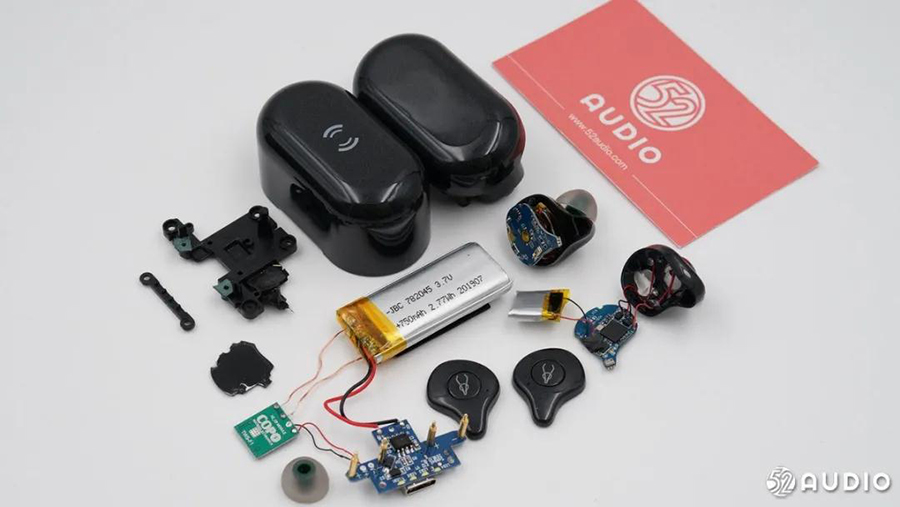

拆解全家福。
我愛音頻網總結
Sabbat魔宴 E12 Ultra 耳機外型采用了家族設計語言，加上個性的品牌Logo，戴起來辨識度還是比較高的。耳機殼體可以透光，與充電盒一樣采用類似星空的設計，設計比較簡約。充電盒支持無線充電功能，并且內置了750mAh大容量電池。
內部電路方面，Sabbat魔宴E12Ultra采用酷珀微CP2021高集成度2.5W無線充電接收芯片，電源管理芯片則來自思遠半導體；耳機的主控芯片為高通QCC3020，不僅支持高通aptX高規格解碼，還支持第八代CVC通話環境降噪技術，可以為耳機提供不錯的音質和通話能力。
